Wykorzystanie narzędzia „Zespół” w zestawieniach urządzeń sanitarnych.
![](https://www.procad.pl/wp-content/uploads/2024/01/winieta26-1024x273.png)

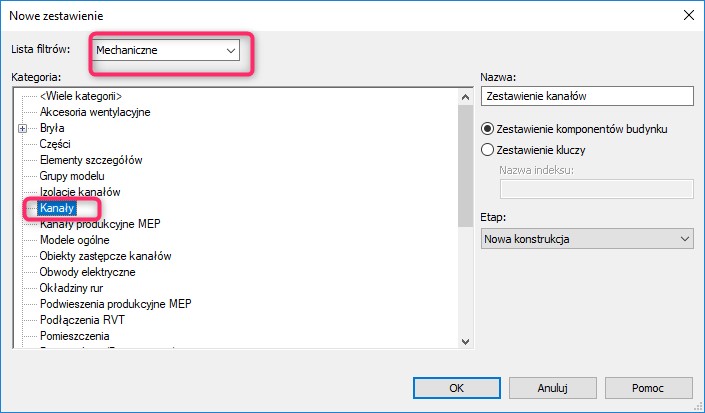

Prawdopodobnie większość z użytkowników doskonale wie, jak tworzyć zestawienia. Myślę jednak, że temat warto rozwinąć. Klasyczne zestawienie elementów w programie Revit wymaga zdefiniowania kategorii elementu, np. kanał, kształtki, akcesoria, nawiewniki itp. Dla każdego z tych elementów tworzymy oddzielne zestawienia. Zakładka „Widok” panel Utwórz -> Zestawienia -> Zestawienia/Ilości.
![](https://www.procad.pl/wp-content/uploads/2024/01/1.jpg)

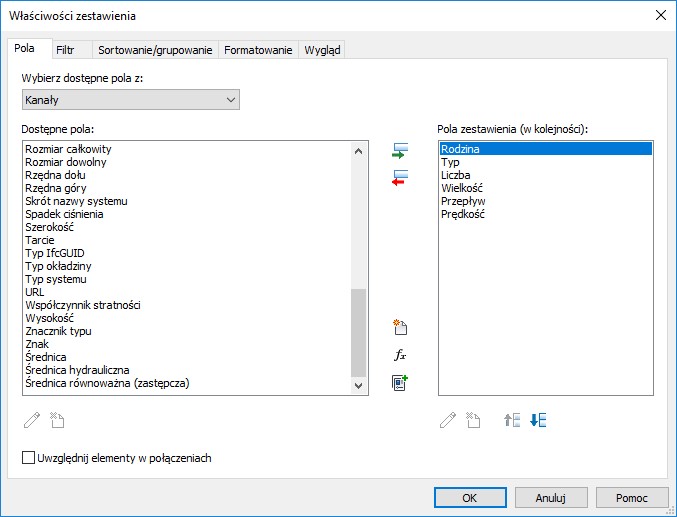

Po określeniu dziedziny i kategorii przechodzimy do okna wyboru parametrów mających znaleźć się w zestawieniu.
![](https://www.procad.pl/wp-content/uploads/2024/01/2-2.jpg)

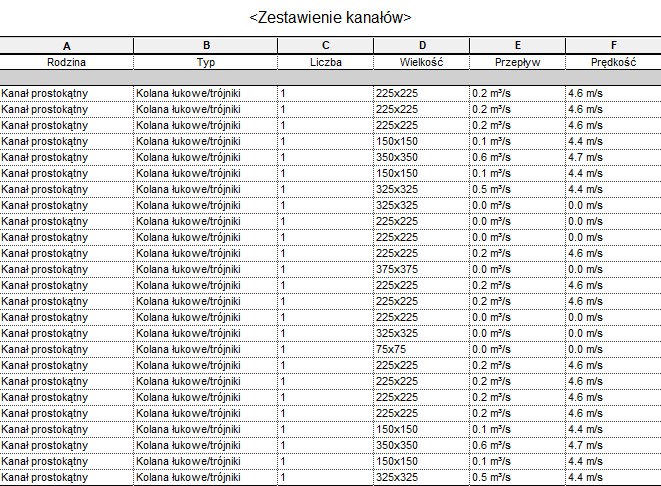

Wybór (dodanie/usunięcie) parametrów może odbywać się również po wygenerowaniu zestawienia poprzez przycisk Pola w oknie właściwości. Po zatwierdzeniu otrzymujemy tabelę jak niżej
![](https://www.procad.pl/wp-content/uploads/2024/01/3.jpg)
Jest to zestawienie kanałów z całego projektu. Używając narzędzi „Sortowania i filtrowania” możemy odseparować np. kanały należące do danego systemu.
![](https://www.procad.pl/wp-content/uploads/2024/01/4-2.jpg)

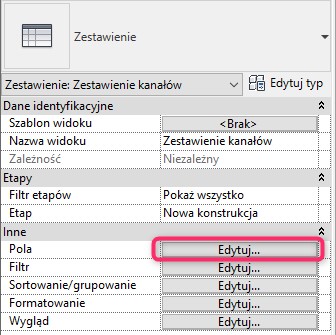

W tym celu dodamy kolumnę „Nazwa Systemu”. Przechodzimy do edycji zestawienia wybierając przycisk „Edytuj…”. Przy właściwości „Pole”, a następnie wybieramy odpowiedni parametr (Nazwa systemu).
![](https://www.procad.pl/wp-content/uploads/2024/01/5.jpg)

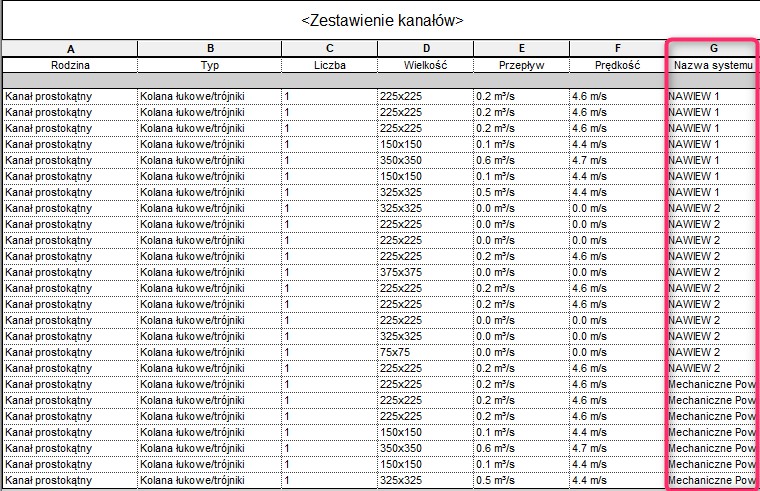

Zestawienie zostało rozszerzone o nowy parametr.

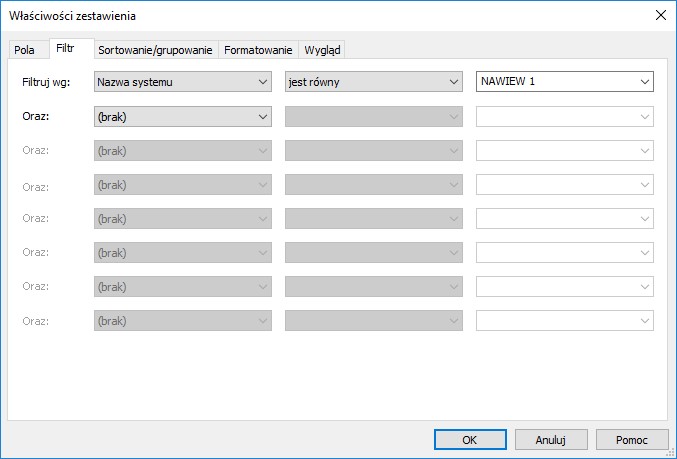

Następny krok to filtrowanie, czyli przycisk „Edytuj…”. przy właściwości „Filtr”. W oknie tym definiujemy filtrowanie po parametrze „Nazwa systemu” jako warunek wybierając opcję „jest równy”.
![](https://www.procad.pl/wp-content/uploads/2024/01/6.jpg)

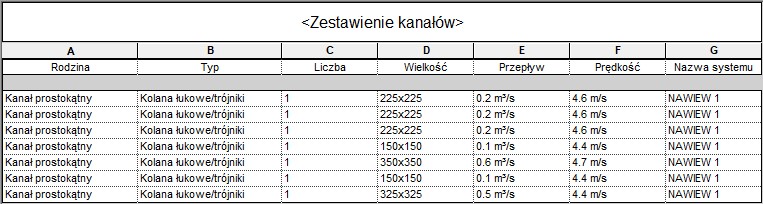

Zestawienie zostało ograniczone do elementów należących do systemu o nazwie „Nawiew 1”.
![](https://www.procad.pl/wp-content/uploads/2024/01/7.jpg)
Co jednak w przypadku, gdy nie mamy parametru, dzięki któremu możemy sprawnie odfiltrować fragment wszystkich instalacji w projekcie?
Tu wspomożemy się utworzeniem tzw. „Zespołu” oraz przygotujemy zestawienia dla wybranych części.
Rozpoczynamy od zaznaczenia w modelu określonego obszaru z instalacjami np. znajdujących się w pomieszczeniu Biuro 4:
![](https://www.procad.pl/wp-content/uploads/2024/01/8-1.jpg)
Oczywiście przy okazji zaznaczą się inne elementy np.: przestrzenie, etykiety, ściany itp. Więc kolejnym naturalnym krokiem jest odfiltrowanie tylko interesujących nas elementów.
![](https://www.procad.pl/wp-content/uploads/2024/01/9-1.jpg)

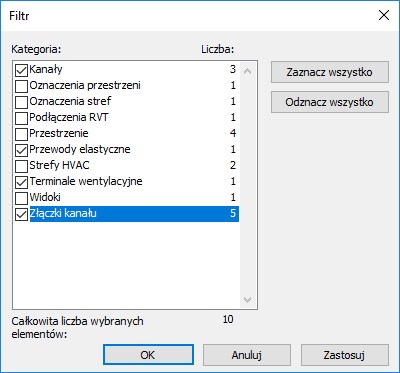

Zostawiamy zaznaczenie przy Kanałach, złączkach, przewodach elastycznych i terminalach wentylacyjnych (w nowszych wersjach programu Revit kategoria ta nazywa się „Urządzenia nawiewne”).
![](https://www.procad.pl/wp-content/uploads/2024/01/10-1.jpg)

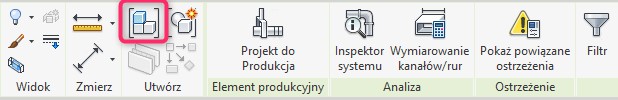

Następny krok to utworzenie zespołu z zaznaczonych elementów:
![](https://www.procad.pl/wp-content/uploads/2024/01/11-1.jpg)

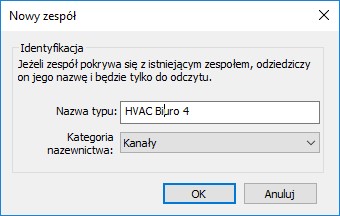

Tworzymy „Nazwę Typu” i zatwierdzamy.
![](https://www.procad.pl/wp-content/uploads/2024/01/12-1.jpg)
Nowy zespół pojawi się w przeglądarce projektu w gałęzi „Zespoły”.
![](https://www.procad.pl/wp-content/uploads/2024/01/13.jpg)

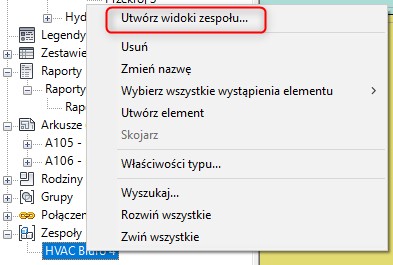

Następnie tworzymy widoki dla danego zespołu. Wybieramy nasz zespół prawym przyciskiem myszy, a z menu kontekstowego polecenie „Utwórz widoki zespołu”.
![](https://www.procad.pl/wp-content/uploads/2024/01/14.jpg)

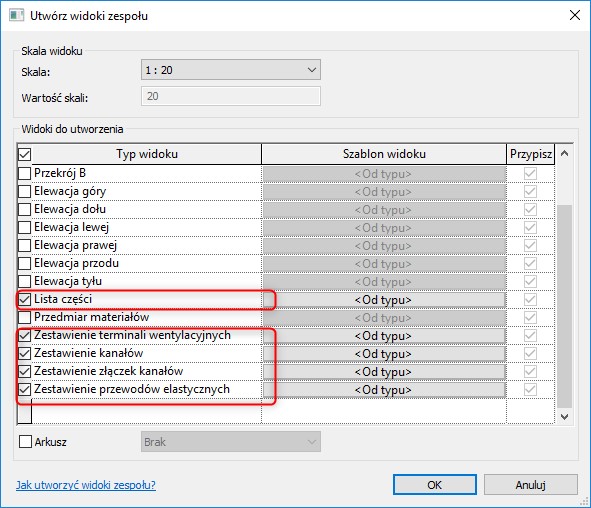

W kolejnym oknie wybieramy interesujące nas widoki – w tym przypadku zestawienia.
![](https://www.procad.pl/wp-content/uploads/2024/01/15-1.jpg)

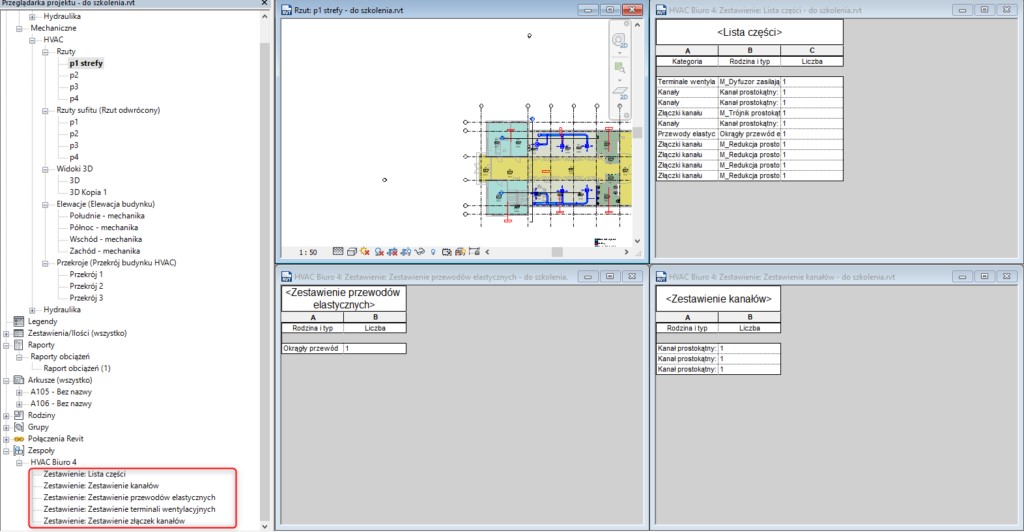

W ten sposób w przeglądarce projektu, poniżej danego zespołu, pojawiają się wybrane zestawienia. Finalnie powinniśmy tylko uzupełnić je o brakujące parametry (kolumny zestawienia).
![](https://www.procad.pl/wp-content/uploads/2024/01/16.jpg)
Warto zauważyć, iż w ten sposób możemy utworzyć listę części, pokazująca wszystkie elementy znajdujące się w zespole, niezależnie od tego w jakiej są kategorii.
Pamiętajmy tylko, iż dodając kolejne kolumny do listy części mogą one być puste lub może nie być możliwości wyboru konkretnych parametrów. Pracujemy wszak na różnych kategoriach elementów.
