Kopiowanie układów/arkuszy/ między rysunkami dwg

Problem

Jak skopiować arkusze/układy między rysunkami dwg ?

Rozwiązanie

Aby skopiować arkusze/układy między rysunkami dwg należy otworzyć oba rysunki, następnie na otwartym rysunku, do którego chcemy skopiować układy otwieramy okno Designcenter [Ctrl+2].

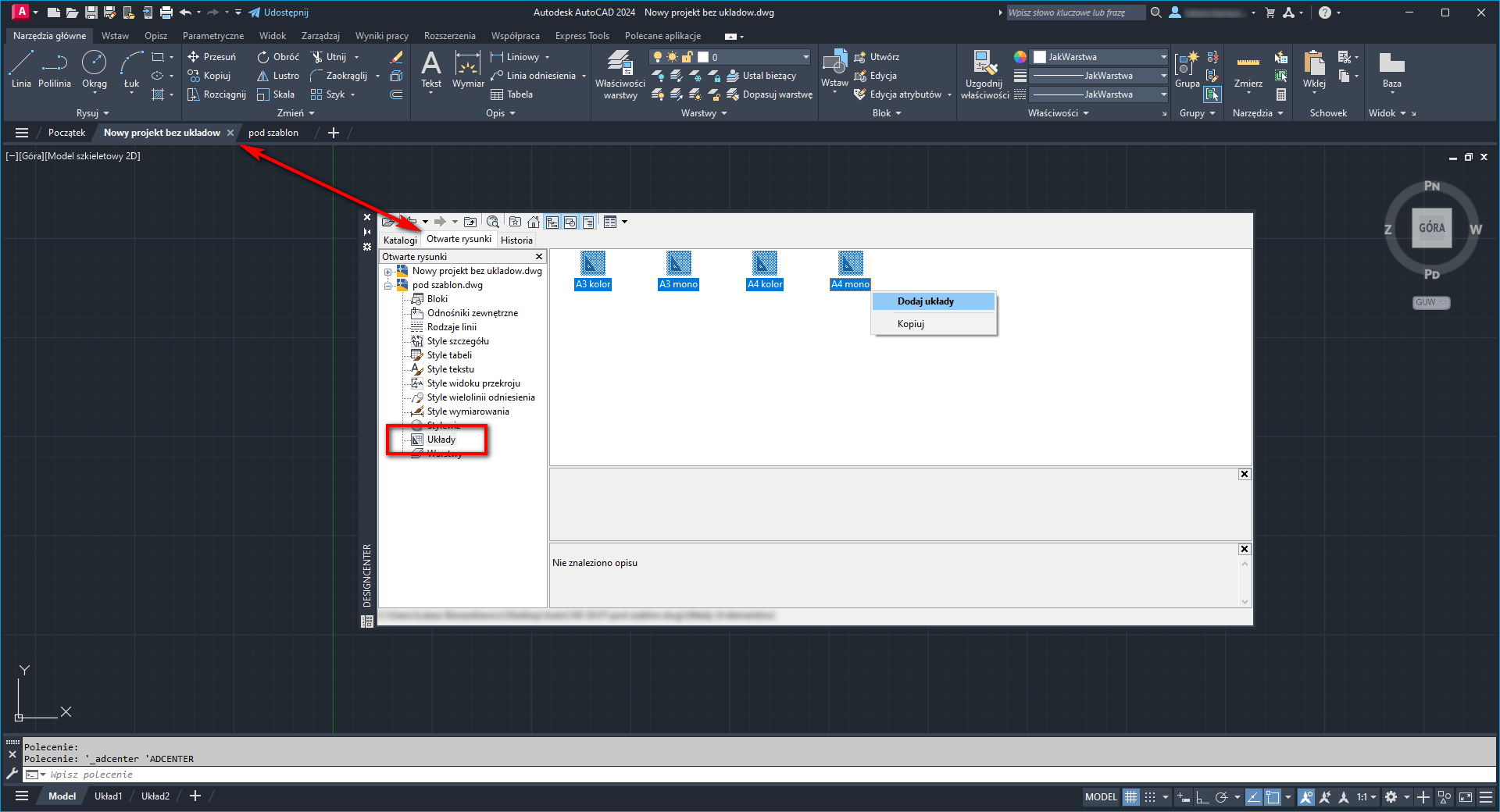

Po otwarciu Design Center wybieramy zakładkę „Otwarte rysunki” a następnie z listy wybieramy „Układy” jak na załączonym zrzucie ekranu. /rys. 01/



Rys. 01 – kliknij, żeby powiększyć[/caption]



Następnie wybieramy lewym przyciskiem myszy układy/arkusze które chcemy skopiować, prawym przyciskiem wywołujemy menu i wybieramy „Dodaj układy”.

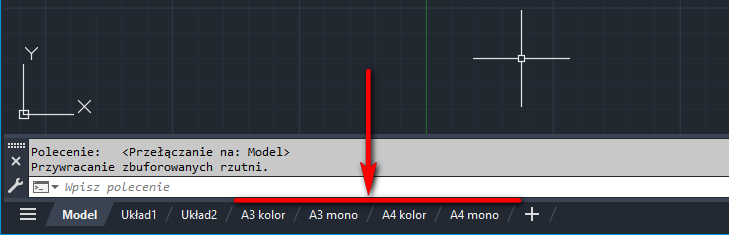

W rysunku, w którym do tej pory nie mieliśmy przygotowanych układów do wydruku pojawią się skopiowane w ten sposób Układy. /rys.02/



Rys. 02 – kliknij, żeby powiększyć
