Nowości Autodesk Inventor 2027
Zapoznaj się z nowymi funkcjonalnościami dostępnymi w najnowszej wersji programu Autodesk Inventor. To wydanie zawiera wiele udoskonaleń, które ułatwiają rozwiązywanie codziennych problemów z projektowaniem.

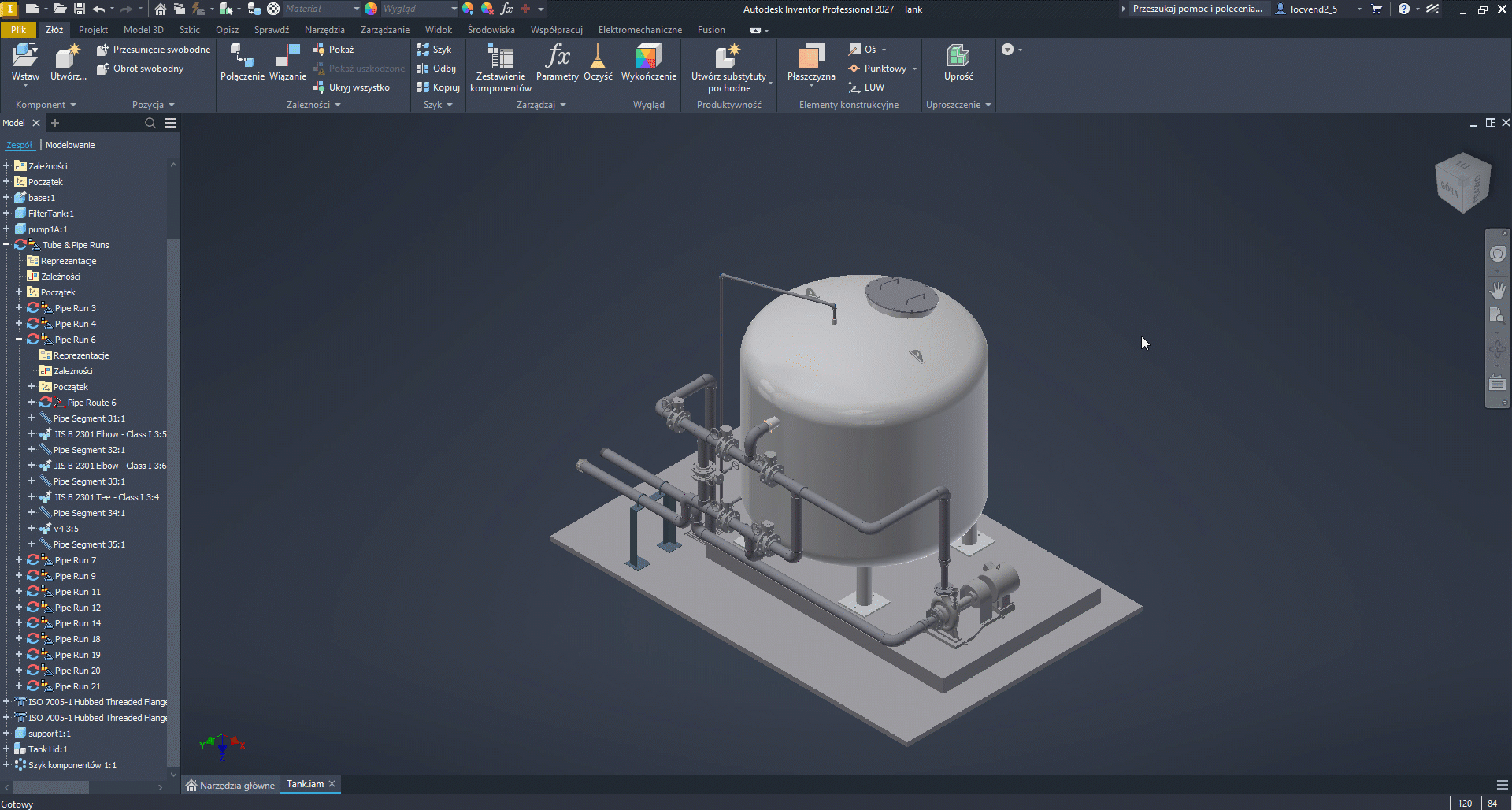

Autodesk Assistant
Skorzystaj z narzędzia Autodesk Assistant w programie Inventor, aby uzyskać odpowiedzi na temat programu Inventor, wykonywać operacje modelowania, wizualizować i generować obrazy wyjściowe oraz pracować wydajniej.

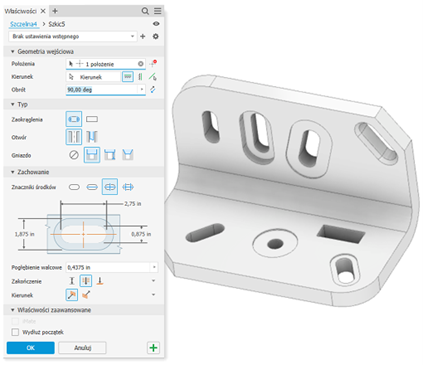

Polecenie Szczelina
W tej wersji dodano polecenie Szczelina. Za pomocą panelu właściwości można zdefiniować parametry szczeliny. W przypadku często używanych szczelin można zapisać ustawienie wstępne, które po wybraniu wypełnia panel właściwości, i dostosować dowolne parametry, aby spełnić wymagania projektowe. Proces polecenia Szczelina jest podobny do procesu polecenia Otwór. Poniżej wymieniono niektóre przydatne elementy sterujące tego polecenia w panelu właściwości:
- Szczeliny zawierające Zaokrąglenia lub Ostre naroża.
- Opcja Otwór prosty lub Otwór przejściowy umożliwia określenie szczeliny względem rozmiaru części złącznej.
- Kierunek umożliwia określenie orientacji względem powierzchni lub krawędzi.
- Obrót umożliwia orientację szczeliny jawnie o wartość kąta lub niejawnie przez odniesienie do krawędzi liniowej lub powierzchni czołowej. Można zorientować pod kątem względem geometrii odniesienia.
- Typy gniazd obejmują pogłębienie walcowe, pogłębienie czołowe i pogłębienie stożkowe.
Inne aspekty elementu szczeliny
W węzłach przeglądarki szczelin mogą być wyświetlane informacje rozszerzone. Tworzenie i edytowanie odbywa się za pomocą panelu właściwości, ścieżki nawigacji oraz manipulatorów dostępnych w obszarze rysunku, a opcje zakończenia są podobne jak w poleceniu Otwór. Podczas edycji szczeliny w obszarze rysunku widoczna jest wersja modelu krawędziowego. Możliwe jest także utworzenie szczeliny prostokątnej, a polecenie Opis 3D otworu/gwintu służy do opisu tej cechy.
- Szczeliny są częścią wiązań wstawiania oraz iMate.
- Szczeliny mogą być tworzone jako elementy zespołu.
- Otwory można przekształcić w szczeliny.
- Opcja dla widoków rysunku umożliwiająca użycie wyboru znacznika środka elementu.
- Ustawienia wstępne szczelin można tworzyć i zapisywać.
- Pozycjonowanie szczelin na walcach odnoszących się do krawędzi walcowych.
- Szczeliny można usunąć podczas upraszczania modelu. W panelu właściwości Uprość w obszarze Usuń elementy wybierz opcję Tunel, aby usunąć szczeliny.

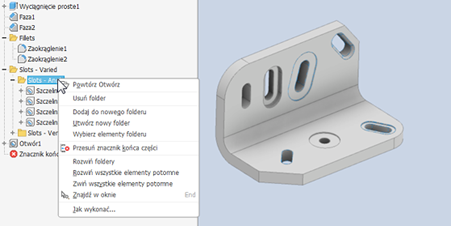

Foldery
W tej wersji dodano foldery przeglądarki części. Kliknij element prawym przyciskiem myszy i wybierz polecenie Dodaj do nowego folderu. Zostanie utworzony nowy folder, a wybrane elementy zostaną umieszczone w folderze. Folderami części można zarządzać za pomocą poleceń menu podręcznego.

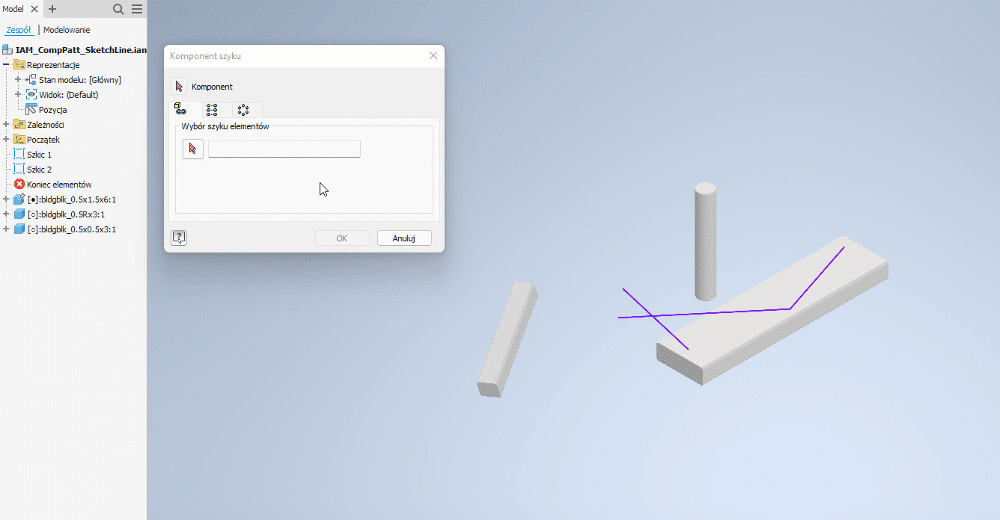

Udoskonalenia szyku komponentów zespołu
Podczas tworzenia szyku zespół komponentów można teraz użyć linii szkicu, aby określić kierunek (prostokątny) lub oś (okrągły) szyku.

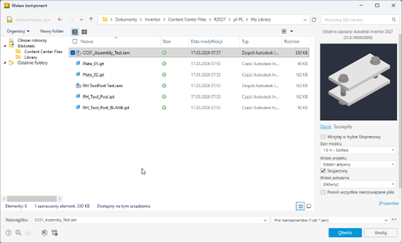

Publikowanie zespołów w Content Center
Użyj funkcji publikowania Content Center, aby dodać zespoły do bibliotek użytkownika Content Center. Niektóre kategorie wymagają zredagowania komponentu przed opublikowaniem. Można publikować zespoły w Content Center, edytować opublikowane rodziny zespołów i wstawiać zespoły z Content Center do projektów. Nowe polecenie Opublikuj zespół jest dostępne z poziomu wstążka > karta Zarządzanie > panel Content Center w środowiskach Zespół i Konstrukcja spawana.
Można użyć Przewodnika publikowania w celu opublikowania zespołów w bibliotece użytkownika Content Center.
Wskazówki dotyczące publikowania do biblioteki:
- Użyj opcji Opublikuj wsadowo po utworzeniu wielu definicji publikowania i opublikuj wszystkie jednocześnie.
- Biblioteki Content Center nie obsługują zespołów zawierających tabele, których parametry odniesienia w komórkach wartości znajdują się w dokumencie zespołu, i które nie są reprezentowane jako kolumny. Można używać komórek ze wzorami zawierającymi inne kolumny tabeli jako argumenty.
Podczas edycji opublikowanych zespołów można modyfikować właściwości rodziny i jej tabelę. Stany modelu można odwzorować na rodzinę, która nie jest wieloszablonowa.

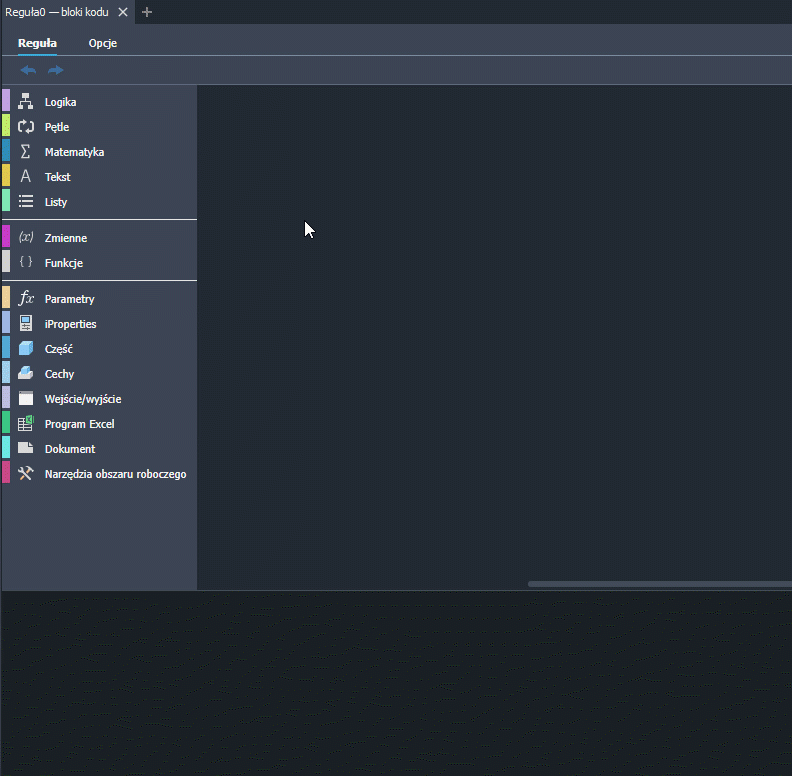

Udoskonalenia dotyczące iLogic
W tej wersji programu Inventor dodano do iLogic nowy interfejs programowania wizualnego oparty na technologii Blockly. Nowy edytor bloków kodu to aplikacja internetowa zintegrowana jako okno dokowalne.
Możesz użyć różnych kategorii, aby utworzyć kod, którego chcesz użyć. Kliknięcie ikony koła zębatego w węźle bloku kodu powoduje wyświetlenie modyfikatorów tego bloku kodu.
