Oprogramowanie Autodesk AutoCAD P&ID
Oprogramowanie AutoCAD P&ID (Piping & Instrumentation Diagram) umożliwia stworzenie schematu technologicznego orurowania każdego procesu przemysłowego. Program jest integralną częścią programu AutoCAD Plant 3D.

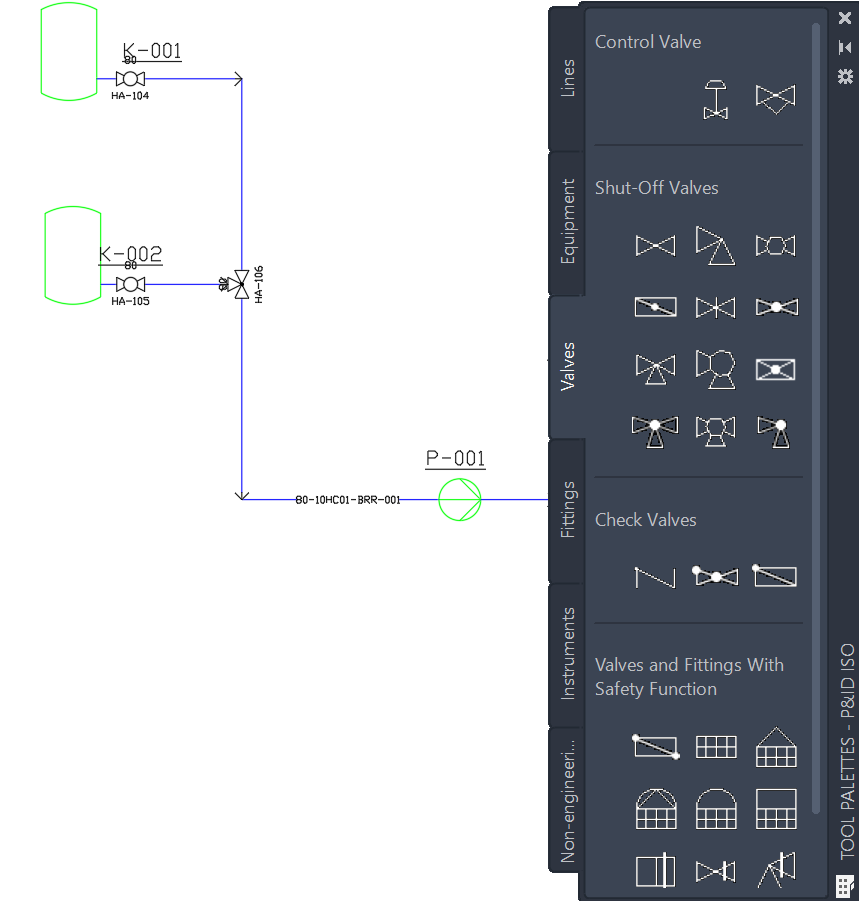

Schematy technologiczne w oparciu o wybrane, wbudowane standardy projektowe
Program posiada wbudowane standardy projektowe dla biblioteki symboli. Projekt może być oparty o standardy DIN/ISO, JIS, , PIP dla jednostek metrycznych, oraz PIP, ISA dla jednostek imperial. Zawartość każdej z bibliotek może być dowolnie modyfikowana i rozbudowywana.
Tworzenie projektu z wykorzystaniem podstawowych funkcji AutoCAD

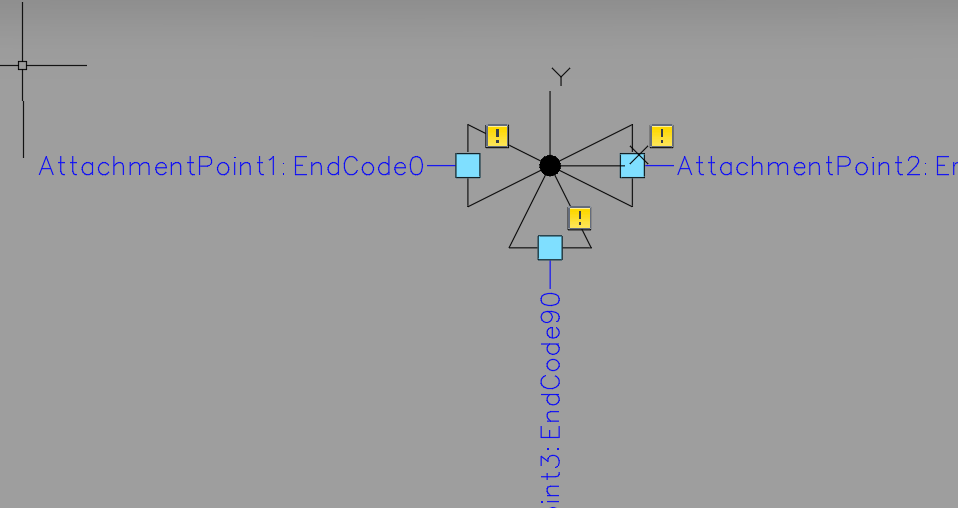

Do zbudowania schematu P&ID wykorzystuje się podstawowe operacje znane ze środowiska AutoCAD. Praca z polilinią i blokami wystarczą aby zbudować schemat technologiczny instalacji. Wbudowany edytor bloków AutoCAD, pozwala na zaawansowane modyfikacje bloków, oraz rozbudowywanie biblioteki symboli.

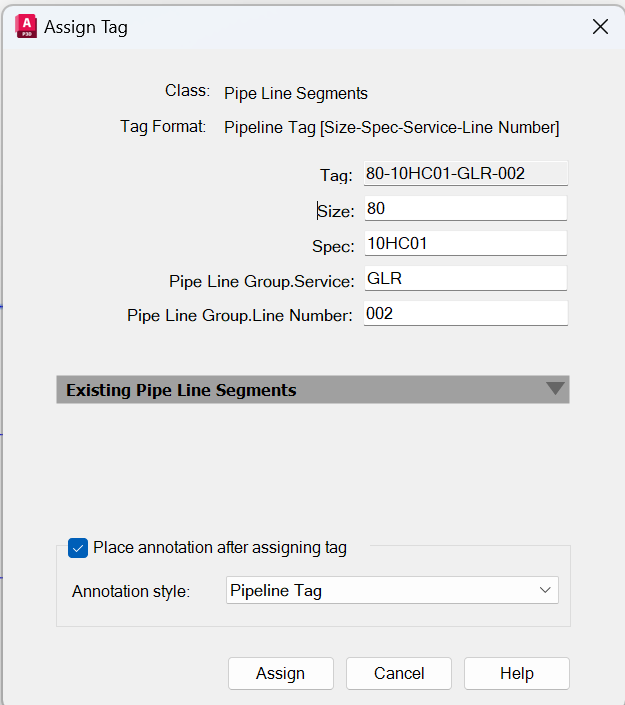

Parametry, oznaczenia i baza danych

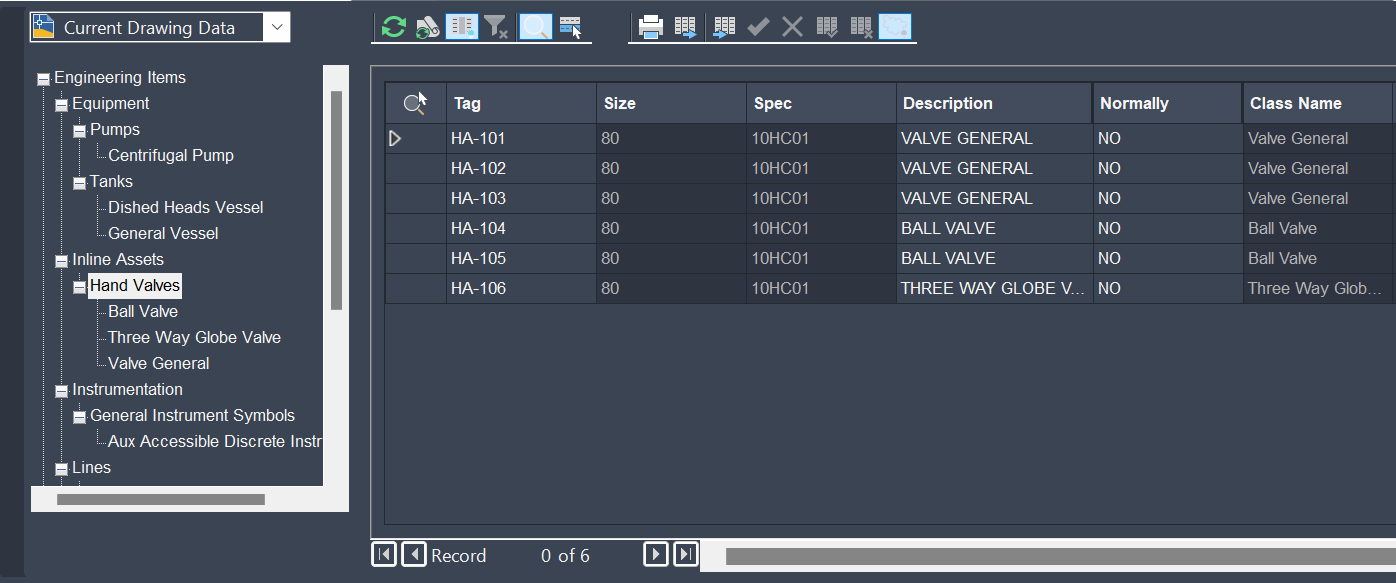

Każdy element wstawiany do schematy może być opatrzony unikalnym oznaczeniem (tagiem). Format otagowania jest budowany z wykorzystaniem parametrów obiektu. Lista cech elementu może być dowolnie rozbudowywana przez użytkownika, a wykorzystany element jest wraz z nią zapisywany w lokalnej bazie danych. Umożliwia to analizę schematu i zestawianie wykorzystanych komponentów.

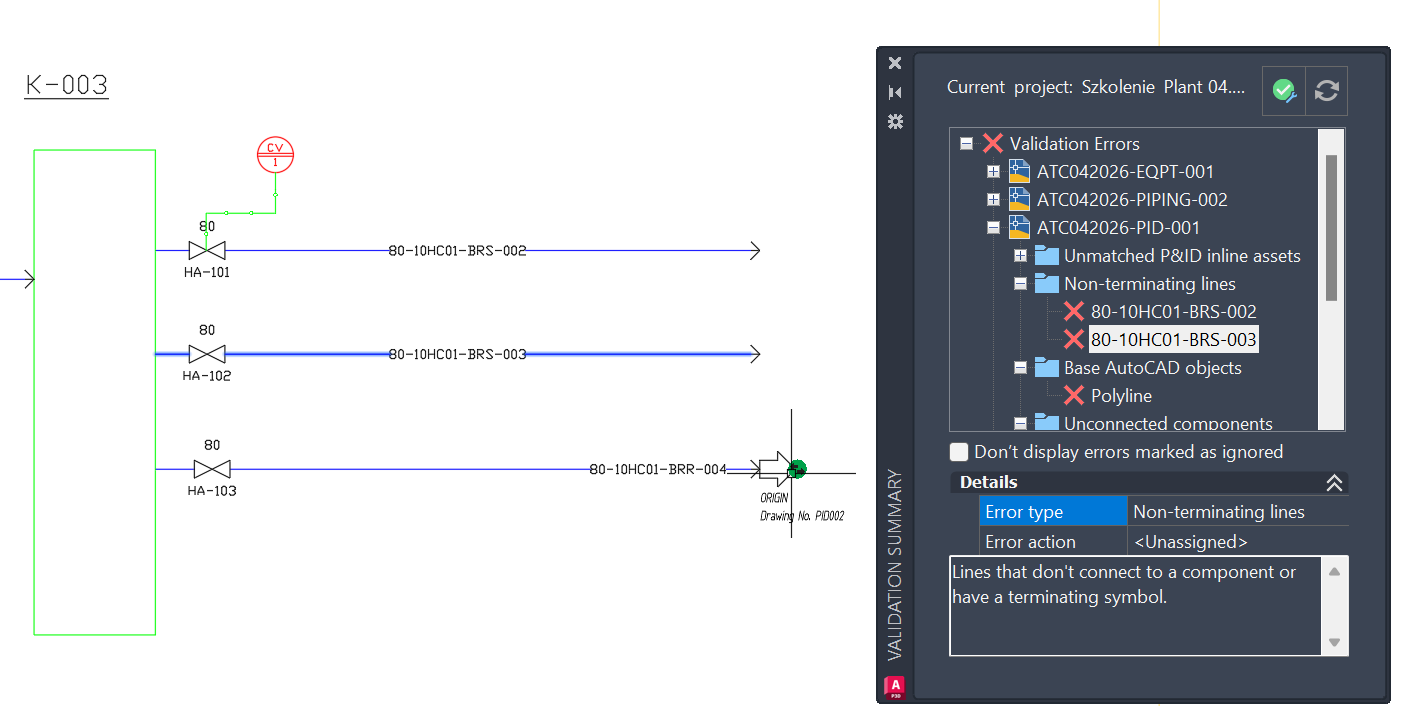

Sprawdzanie poprawności wykonanego diagramu
Program posiada narzędzia sprawdzające poprawność wykonanego schematu w kilku aspektach. Są to między innymi: sprawdzanie zgodności kierunku przepływu, poprawności połączeń komponentów, oznaczenia komponentów, niezgodność średnic czy wykrywanie obiektów niezwiązanych ze schematem

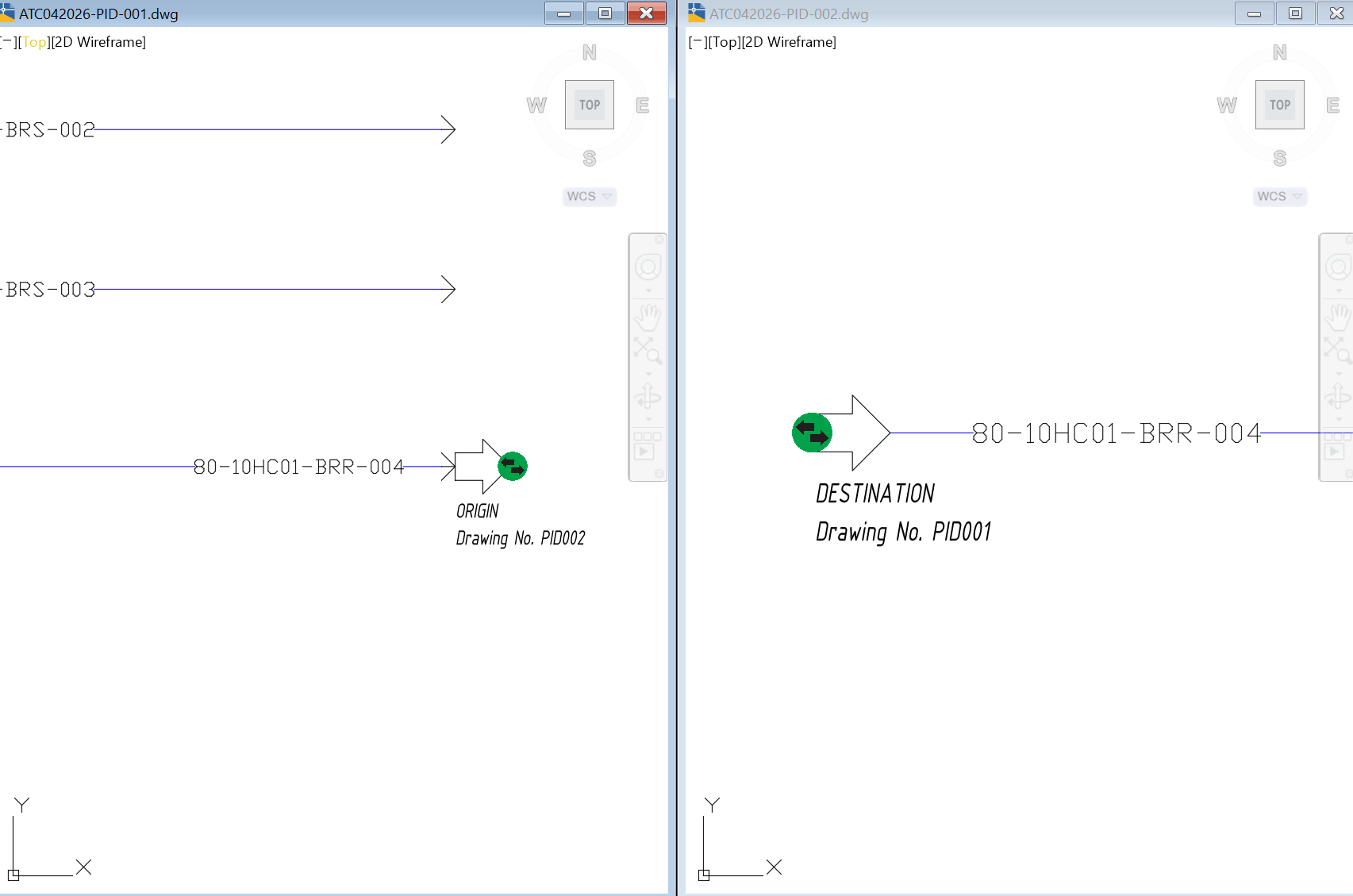

Integracja z modelem 3D
Przygotowany schemat technologiczny jest integralna częścią projektu Plant 3D. Oznacza to, że informacje o użytych w diagramie komponentach, są przenoszone jako informacje do obiektów 3D tworzących model. Za integrację odpowiada moduł P&ID Line list, który ułatwia wstawianie obiektów 3d zgodnie ze schematem. Poprawność odwzorowanie może być też sprawdzona przez odpowiednią funkcję
Funkcje w programie AutoCAD P&ID
Zobacz jak wygodnie korzystać z programu AutoCAD P&ID
Poniższy film prezentuje podstawowe funkcje programu.
Najbliższe terminy szkoleń
AutoCAD P&ID
Pokaż cenę
Pokaż cenę
Terminy zajęć
28.08, 29.08.2024r. (08:30-16:00)
Miejsce szkolenia
., Online
tel. (58) 7396800
Cena
| Online netto | 999,00 zł |
| Online brutto | 1 228,77 zł |
| Studencka online netto | 451,22 zł |
| Studencka online brutto | 555,00 zł |
